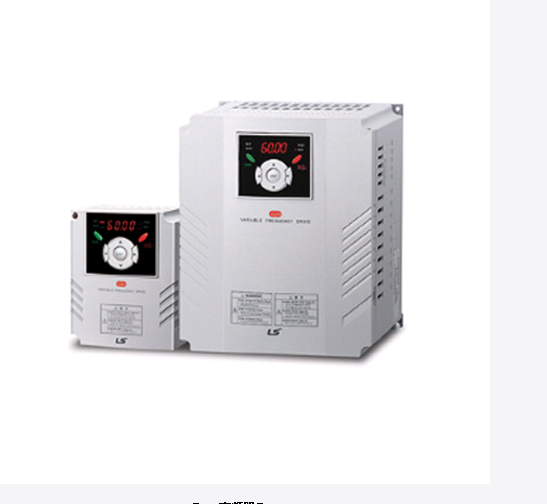

LS产电IGXA系列变频器

来源：   发布时间：2016-07-05 17:00:29   访问人次:2614
详细描述：


>>主要功能、特点

●V/F控制及无传感矢量控制。

●内置PID控制。

●内置制动单元。

●内置RS485通讯。

●根据温升调整载波频率。

●冷却风扇控制。

>>主要用途

◎ 洗涤机械行业

◎ 数控机床行业

◎ 纺织机械行业

◎ 印刷/包装传送带

等

>>型号一览

变频器型号(SVXXXiGX-4XX)

4

8

O15

O22

O37

O40

O55

O75

110

150

185

220

电机功率

HP

0.5

1

2

3

5

5.4

7.5

10

15

20

25

30

KW

0.4

0.75

1.5

2.2

3.7

4

5.5

7.5

11

15

18.5

30

额定输出

容量[KVA]

0.95

1.9

3

4.5

6.1

6.9

9.1

12.2

18.3

22.9

29.7

34.3

额定电流[A]

1.25

2.5

4

6

8

9

12

16

24

30

39

45

频率

0 ~ 400 Hz

电压

3相380 ~ 480V

额定输入

电压

3 相 380~480 V(+10%，-15%)

频率

50 ~ 60 Hz (±5%)

冷却方式

N/C

强制风冷

重量[kg]

0.76

0.77

1.21

1.84

1.89

1.89

3.66

3.66

9

9

13.3

13.3


>>功能说明

控制方式 控制方式 V/F，无传感器控制
频率设定分辨率 数字设定：0.01Hz、模拟设定：0.06Hz/60Hz
频率精度 数字：最大输出频率的0.01%、模拟：最大输出频率的0.1%
V/F比率 线性，平方，用户自定义
过载能力 150% 1分钟
转矩补偿 手动 / 自动转矩提升
动态 制动 最大制动转矩 20%1)
TIME%ED 150%2)使用制动电阻选件时。
运行方式 输入信号 运行方式 面板、端子、通讯、远程面板
频率设定 模拟方式: 0~10(V), 0~20(mA), 数字方式 : 面板
操作功能 PI控制, Up-Down , 3线运行
多功能端子(5点) P1-P8 NPN / PNP 可选择 正向/反向运行, 紧急停车，故障复位, 点动运行,多步频率-高，中，低，多段加/减速-高，中，低, 停止模式下直流制动，第二电机选择，频率增加,频率减少,3线运行,外部故障A,外部故障B,PID-变频器（V/F)旁路运行,选件-变频器（V/F）旁路运行，第二控制源，模拟量保持，加/减停车，频率保存，Up/down,电动FX/RX
输出信号 集电极开路端子 故障和变频器运行状态输出 小于DC24V 50mA
多功能继电器端子 (N.O. N.C) AC250V 小于 1A 和低于 DC 30V 1A
模拟输出 0~10Vdc(小于10mA) :可以选择频率,电流,电压,和直流电压
保护功能 变频器保护 过压,欠压,过流1,过流2，接地故障,变频器过载,电机过热，输出缺相,过载保护,通讯故障,速度指令丢失,硬件故障，风扇故障，制动故障。
变频器报警 堵转保护，过载
瞬间掉电 小于15毫秒: 运行继续 (在额定输入电压和额定输出下)
大于15毫秒: 自动重起运行
防护等级 IP20 (开放式类型)
环境温度 -10℃-50℃
储存温度 -20℃-65℃
环境湿度 小于 90% RH (无凝露)
海拔高度/震动 低于 1000m, 5.9m/sec square (0.6G)
大气压力 7-106KPa
应用场合 无腐蚀气体,无易燃气体,无油污或灰尘
